作为现代工业的基础技术之一，无损检测被誉为工业界的“质量卫士”。明朝《天工开物》曾记载根据声音频率变化来判断物体内部结构的检验方法。至今，超声检测因检测灵敏度高、声束指向性好、对裂纹等危害性缺陷检出率高、适用性广泛等优点，在无损检测领域占有重要的地位。

　　声学所超声技术中心王冲等人研发了基于现场可编程门阵列（Field Programmable Gate Array，简称FPGA）的全并行计算架构，有效加速了超声全聚焦检测（Total Focusing Method，简称TFM）成像，实现实时成像的无损检测，可广泛应用于工业检测领域。相关研究成果日前发表于国际学术期刊《国际声学与振动》。

　　全聚焦检测是基于超声全数据采集的后处理成像方法，在每一个成像位置均利用完备的检测信息进行聚焦成像，检测分辨率和灵敏度显著高于常规相控阵检测技术，被称为“黄金法则”。

　　由于数据量和计算量巨大，长期以来全聚焦检测无法实时成像，难以应用于实际工业检测。国内外学者曾采用图形处理器（Graphic Process Unit,简称GPU）等计算平台对TFM算法加速，但受制于传输时间消耗和平台并行化程度，实时TFM成像始终不能达到检测要求。

　　为满足实时、快速工业检测的应用需求，超声技术中心的检测声学和NDT课题组研发出相控阵检测系统（图1），采用现场可编程门阵列（FPGA），针对TFM算法专门设计了并行计算架构，利用FPGA芯片内部的DSP资源对计算结果进行实时数字信号处理。该计算架构可并行独立合成多个TFM像素，极大地提高了成像计算效率，同时又能保证成像质量。

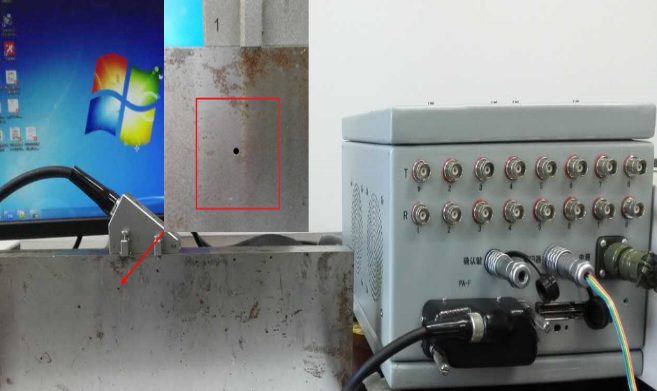

　　图1. 检测声学和NDT课题组自主研发的相控阵检测系统

　　整个TFM算法可完全在该FPGA架构内完成计算，最后只需要将成像结果传输至显示软件，即可进行图像观察、分析诊断等。

　　在同样的检测条件下，相比国内外现有的TFM计算方案，基于FPGA的并行计算平台将TFM计算效率提高了4.3倍，同时大幅降低了TFM成像系统复杂度、软件计算压力以及对带宽传输的需求。

　　验证实验以钢内横通孔为模拟缺陷，实验结果显示，基于FPGA的TFM算法可对横通孔实现良好成像（图2），成像效率可达312.5Hz。在增加成像区域和提高成像像素数量时，计算效率维持稳定，具有较好的鲁棒性和实用性。

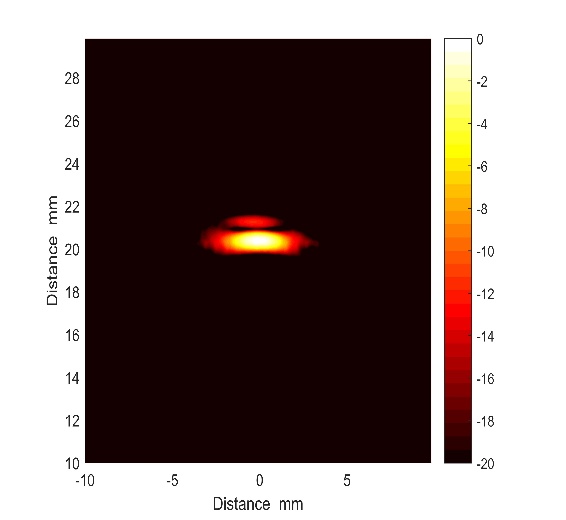

　　图2. 基于FPGA的横通孔TFM成像

　　基于FPGA的TFM算法研究成果改变了传统的成像计算方式，充分利用目前高速发展的可编程集成电路优势，不再需要处理器进行繁重的叠加运算，显著提高了TFM成像计算效率，有利于促进超声全聚焦检测走入工业现场，满足现代工业无损检测的高分辨率、快速自动化检测需求。

　　目前研究团队已为这项研究工作申请了专利。

　　关键词：超声全聚焦检测；现场可编程门阵列；并行计算；实时成像

　　参考文献：

　　WANG Chong, MAO Jie, LENG Tao, ZHUANG Zeyu, WANG Xiaomin. Efficient Acceleration for Total Focusing Method Based on Advanced Parallel Computing in FPGA. The International Journal of Acoustics and Vibration, Volum: 22, Number: 4(2017). DOI:10.20855/ijav.2017.22.4500.
